Monitoring Paket Data Mikrotik dengan Traffic Flow

putra

15:01

1 komentar

A. Pengertian



Traffic-Flow merupakan sebuah sistem yang menampilkan informasi statistik akan besar atau banyaknya paket-paket yang melewati sebuah router. Maka dengan fitur ini kita bisa melakukan monitoring terhadap sebuah jaringan dan memungkinkan bagi kita untuk mengidentifikasi berbagai macam masalah yang terjadi di dalamnya. Selain itu, dengan memanfaatkan fitur ini kita dapat melakukan analisa dan meningkatkan performa dari router.

B. Latar Belakang

Traffic-Flow merupakan sebuah fitur alternatif dan juga bisa jadi sangat berguna khususnya kita yang menjadi administrator sebuah jaringan. Karena dengan Traffic-flow kita dapat mengawasi dari kinerja dan peforma mikrotik kita.

C. Maksud dan Tujuan

- Melihat kinerja mikrotik kita
- Melihat performa dari mikrotik kita
- Bisa melihat apabila terjadi troubleshoting pada mikrotik

D. Alat dan Bahan

- Router Mikrotik
- Sistem operasi ubuntu
- Koneksi internet

E. Tahap Pelaksanaan

1. Pertama kita remote mikrotik kita dengan winbox
2. Masuk kedalam menu ip > traffic flow, kemudian konfigurasi sebagai berikut.
- General : centang pada enabled
- masuk kedalam Targets

3. Pada targets konfigurasi sebagai berikut :
src. Address : isikan ip laptop kamu yang akan digunakan untuk meremote
port : isikan port 666 | 666 karena default aplikasi yang nanti akan kita install portnya 666
version : pilih 5
Jika sudah semua Apply > ok

4. Kemudian kita beralih Laptop kita untuk menginstall package yang dibutuhkan dengan mengetikkan berikut ini pada terminal : apt-get install darkstat

5. Kemudian kita ubah konfigurasinya dengan mengetikkan perintah ini pada terminal :
masuk dengan perintah : nano /etc/darkstat/init.cfg
*ini adalah gambar default

*yang sudah diedit :
START_DARKSTAT=YES
hilangkan tanda pagar pada :
DIR
PORT
BINDIP "isikan ip laptop kita"
LOCAL "isikan ip network/ip netmask"

6. Kemudian restart dengan perintah :
/etc/init.d/darkstat restart

7. Kemudian kita coba buka pada web browser iplaptop:666
disitu terdapat menu :
host : ip yang terdapat dan terhubung dengan server kita
graph : kita bisa melihat trafficnya

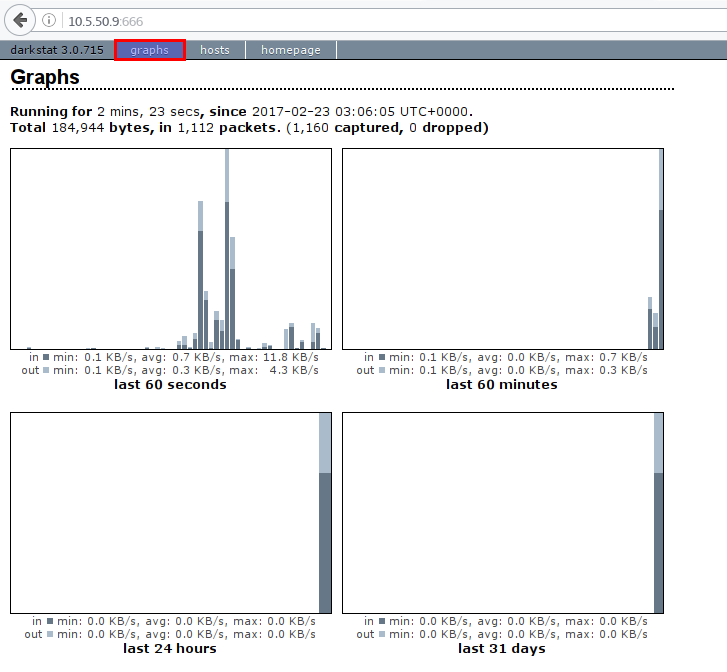

Pada menu Graphs terdapat statistik yang berjalan

F. Hasil dan Kesimpulan

Ini adalah salah satu tools yang terdapat dalam mikrotik yang jarang diketahui fungsinya oleh orang awam.

G. Referensi

www.mikrotik.co.id/artikel_lihat.php?id=130
