Lab Konfigurasi OSPF Pada Mikrotik
OSPF (Open Shortest Path First) adalah router protokol yang digunakan untuk menemukan jalan terbaik untuk paket ketika mereka melalui serangkaian jaringan yang terhubung. OSPF ditunjuk oleh Internet Engineering Task Force ( IETF ) sebagai salah satu dari beberapa Interior Gateway Protokol ( IGP s) - yaitu, protokol yang ditujukan untuk lalu lintas bergerak di sekitar dalam yang lebih besar sistem otonom jaringan seperti jaringan perusahaan tunggal, yang pada gilirannya terdiri dari banyak jaringan area lokal yang terpisah terhubung melalui router. terdapat juga pengertian ospf yang lain OSPF merupakan sebuah routing protokol berjenis IGRP (InteriorGateway Routing Protocol) yang hanya dapat bekerja dalam jaringan internal suatu ogranisasi atau perusahaan. Jaringan
internal maksudnya adalah jaringan di mana Anda masih memiliki hak untuk menggunakan, mengatur, dan memodifikasinya. Atau dengan kata lain, Anda masih memiliki hak administrasi terhadap jaringan tersebut. Jika Anda sudah tidak memiliki hak untuk menggunakan dan mengaturnya, maka jaringan tersebut dapat dikategorikan sebagai jaringan eksternal.
B.LATAR BELAKANG
Dengan melakukan konfigurasi ospf kami dapat membedakan antara konfigurasi RIP dan OSPF sendiri.
C.MAKSUD DAN TUJUAN
Agar router satu dengan lainnya yang jaraknya agak jauh dalam suatu rungan dapat berkomunikasi dan bertukar data.
D. ALAT DAN BAHAN
- router mikrotik 3 buah
- kabel utp
- pc/laptop
E.WAKTU YANG DI BUTUHKAN
Waktu yang di butuhkan untuk konfigurasi routing ospf sekitar 20-30 menit
F. TAHAP PELAKSANAAN1.Remote mikrotik menggunakan winbox
2.Setelah masuk klik menu ip address lalu setting ip nya seperti di bawah ini
- 192.168.88.1 adalah ip untuk eth 2 yang terhubung dengan laptop kita
- 192.168.1.1/24 adalah ip untuk eth3 yang di gunakan untuk menghubungkan router2
- 192.168.2.1/24 adalah ip untuk eth 4 yang di gunakan untuk menghubungkan dengan router3

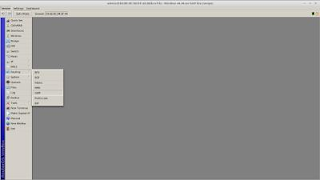

3.Kemudian klik menu routing ospf
4.Lalu klik tab Network lalu klik "+"setting seperti di bawah ini
1.network = di isi ip network router 2
Area = backbone
2.network = di isi ip network router 3
Area = backbone
setelah selesai klik apply ok
5.Klik menu ip routes
6.Jika sudah muncul ip ether 3 dan 4 dengan status DAo berarti routing telah berhasil
SETTING ROUTER YANG KE 2
1. Pada router 2 setting ip seperti di bawah ini
- 192.168.1.2/24 adalah ip untuk eth 3 yang tersambung dengan router 1
- 192.168.50.2/24 adalah ip untuk eth2 yang terhubung dengan dengan laptop
2. Klik menu routing ospf
3. Lalu klik tab Network klik "+" lalu setting seperti di bawah ini
A.Network = 192.168.1.0/24 (di isi ip network yang terhubung dengan router 1)
Area = backbone
B.Network = 192.168.50.0/24 (di isi ip network yang terhubung dengan laptop)
Area = backbone
4. Klik menu ip routes
5. Maka akan muncul ether3 dengan status DAo berarti router sudah tersambung
SETTING ROUTER 3

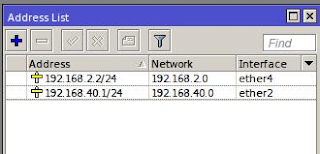

1. Setting ip addressnya lagi seperti di bawah ini
2. Klik menu routing ospf
3. Lalu setting ip pada tab Network lagi
A.Network = 192.168.40.0/24 (di isi ip network yang terhubung dengan laptop)
Area = backbone
B.Network = 192.168.2.0/24 (di isi ip network yang terhubung dengan router2)
Area = backbone
4. Klik menu ip routes
5.Maka akan muncul ether4 dengan status DAo berarti router sudah terhubung
Setelah semua selesai coba ping dari router 1 dengan yang lain
- Pada router 1 ping ke ip router 2 ,jika seperti di bawah ini berarti sudah terhubung
- Pada router 2 ping ke ip router 3 ,jika seperti di bawah ini berarti suda terhubung
- Pada router 3 ping ke ip router 2 ,jika seperti di bawah ini berarti sudah terhubung
G.HASIL DAN KESIMPULAN
Hasilnya router satu dengan router lainya saling terhubung di dalam suatu jaringan .
H.REFERENSI
-https://translate.google.co.id/translate?hl=id&sl=en&u=http://searchenterprisewan.techtarget.com/definition/OSPF&prev=search
https://mikrotikindo.blogspot.co.id/2015/11/konfigurasi-dasar-ospf-di-mikrotik_3.html
